USB-Drucktransmitter GD4200-USB©

USB-Drucktransmitter GD4200-USB©

Echtzeit-Analyse von bis zu 16 Messpunkten am PC, Laptop oder Tablet. Automatische Dichtheitsprüfung und Druckspitzenerkennung. Einfache und schnelle Konfiguration (Plug'n'Play).

GD4200-USB©

  • Vollständig-verschweißtes Titangehäuse
  • Silicon-on-Sapphire Sensortechnologie
  • Druckbereich von Vakuum bis 5.000 bar
  • Hohe Genauigkeit (NLHR) von ±0,15 % BFSL
  • Medientemperaturen von -50 °C bis +125 °C
  • Schutzklasse IP68 (im gesteckten Zustand)

ESI-USB© Software

  • Hohe Abtastrate bis 1.000 Hz
  • Kompatibel mit Win 7, Win 8 und Win 10
  • Messung und Aufzeichnung von bis zu 16 Messpunkten
  • Automatische Erkennung und Updates - Plug'n'Play
  • Erstellung kundenspezifischer Prüfzertifikate
  • Schnittstelle zu C#, VB, LabView und Excel VBA





Unverbindliche Anfrage
Unverbindliche Anfrage

Kontaktieren Sie unsere Ansprechpartner und fordern Sie ein unverbindliches Angebot an.

Jetzt Angebot einholen


Überblick und Lieferumfang

  • USB Mini-B (IP68)
  • Titangehäuse (Ti22)
  • Etikett
  • G1/4-Gewinde
  • Kunststoff-Koffer
  • ESI-USB-Software
  • 2m USB-Kabel
USB-Drucktransmitter und Lieferumfang

ESI-USB Software - Anschluss & Installation


Der USB-Drucktransmitter GD4200-USB© wurde entwickelt, um den in einem System anliegenden Druck schnell und zuverlässig auf dem PC / Laptop messen, analysieren und aufzuzeichnen zu können, ohne dass teure E/A-Schnittstellen erforderlich sind. Der digitale Druckwandler ermöglicht eine simultane Messung von bis zu 16 Druckeingänge sowie die Erstellung kundenspezifischer Prüfzertifikate.

Der Anschluss erfolgt über die USB-A Schnittstelle des PCs / Laptops per Plug'n'Play. Nach Installation der im Lieferumfang enthaltene ESI-USB©-Software (kompatibel ab Win 7) werden die angeschlossenen Drucktransmitter automatisch erkannt und konfiguriert. Dank der variablen Abtastrate bis zu 1.000 Hz können auch kleinste Druckspitzen und -schwankungen sicher und zuverlässig erkannt werden.

Für die Echtzeitanalyse werden die Daten verlustfrei bei maximaler Bandbreite übertragen. Die Daten können in grafischer oder tabellarischer Form angezeigt und als Projektdatei, Excel oder PDF exportiert werden. Die Druck- und Skaleneinheit im Dashboard kann kundenspezifisch angepasst werden.

Die einzigartige Silicon-on-Sapphire-Sensortechnologie bietet eine hervorragende Langzeit-Stabilität und Genauigkeit von mehr als 1 : 10.000 über einen großen Temperaturbereich. Dabei sind varaible Druckbereiche von Vakuum bis 5.000 bar möglich.

Im Lieferumfang enthalten sind neben dem USB-Drucktransmitter die aktuellsten Version der ESI-USB©-Software, ein 2 m USB-Anschlusskabel sowie ein robuster und kompakter Kunststoff-Koffer.


Eindrücke der ESI-USB© Software

Ergebnisfenster Dichtheitsprüfung "Fail"
Druckmessung Hauptfenster

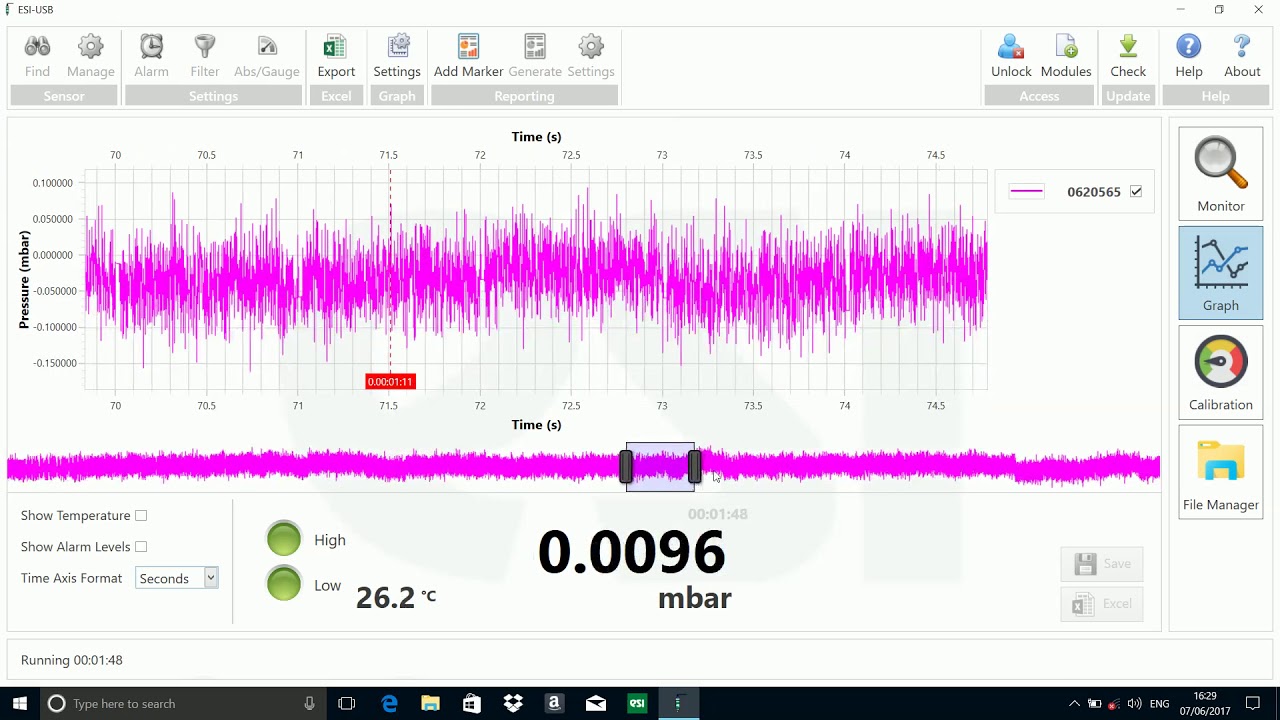

Druckmessung Max. Auslösung
Multiple Druckmessung Echtzeit-Aufzeichnung
Einstellbereich Drucktest
Kundenspezifisches Test-Zertifikat
STEP-Datei herunterladen

Hier können Sie sich die STEP-Datei (*stp) des GD4200-USB für Ihre Konstruktion herunterladen.
