- 핀 가이드의 낮은 소음 수준
- 간편한 사용
- 1.0의 성능 계수

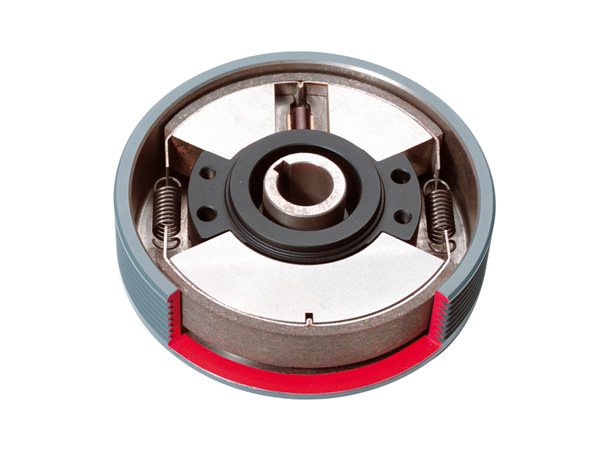

구성 및 작동 모드

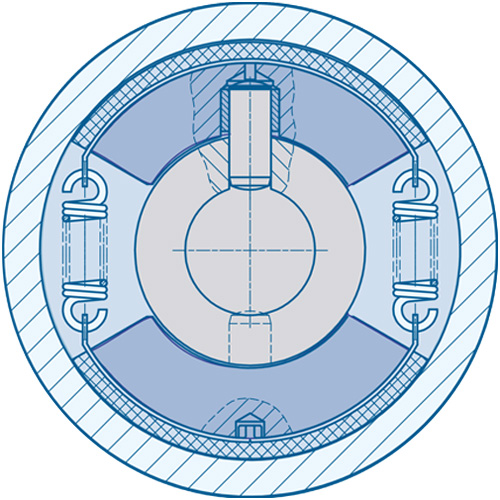

옆쪽에 위치하고 실린더형 핀에서 미끄러지는 2개의 플라이웨이트가 실린더형 허브에 의해 움직입니다. 장력 스프링 은 플라이웨이트 외부에 라이닝 캐리어 와 이어지도록 부착되어 있습니다. 장력 스프링은 원심력이 스프링의 장력을 넘어설 때까지 플라이웨이트를 억제합니다. 그런 다음 플라이웨이트가 자리에서 들리고 라이닝이 클러치 드럼의 내부 직경에 접촉합니다. 라이닝과 클러치 드럼 간 마찰로 토크가 전달됩니다.
- 실린더형 핀
- 플라이웨이트
- 실린더형 허브
- 장력 스프링
- 라이닝 캐리어
- 클러치 드럼
성능 데이터 및 치수
| 유형 번호 | D [mm] | B [mm] 1 | d 최대. [mm] | 표준 보어 직경 d[mm](인치) 2 | 표준 회전 속도 | |||||
| 낮음 | 보통 | 높음 | ||||||||
| nE 750 및 nB 1500에서 M[Nm] | 권고 원동력 [kW] 3 | nE 1250 및 nB 2500에서 M[Nm] | 권고 원동력 [kW] 3 | nE 1500 및 nB 3000에서 M[Nm] | 권고 원동력 [kW] 3 | |||||
| W04 | 80 | 15 | 15 | 15 | 1,7 | 0,14 | 4,6 | 0,6 | 6,6 | 1,0 |
| W05 | 90 | 20 | 25 | 14 (5/8) | 3,7 | 0,3 | 10,3 | 1,4 | 14,8 | 2,3 |
| W06 | 100 | 20 | 30 | 30 | 5,7 | 0,45 | 16,0 | 2,0 | 23,0 | 3,6 |
| W07 | 110 | 20 | 40 | - | 8,6 | 0,7 | 24,0 | 3,2 | 34,5 | 5,5 |
| W08 | 125 | 20 | 40 | 20; 30 (1 1/2) | 14,0 | 1,0 | 38,5 | 5,0 | 55 | 8,5 |
| W09 | 138 | 25 | 55 | - | 27,0 | 2,2 | 75,0 | 9,8 | 110 | 17 |
| W10 | 150 | 25 | 60 | 38; (1 1/8) | 36,5 | 3,0 | 102 | 13 | 145 | 23 |
1) 너비 B가 증가함에 따라 전달되는 힘이 증가합니다.
2) 요청 시 테이퍼 보어와 특수 치수 제조가 가능합니다.
3) 원동력은 2의 안전 계수를 사용하여 계산됩니다.
SUCO에서 클러치를 최종적으로 선택합니다.
d = 보어 직경
d 최대 = 최대 보어 직경

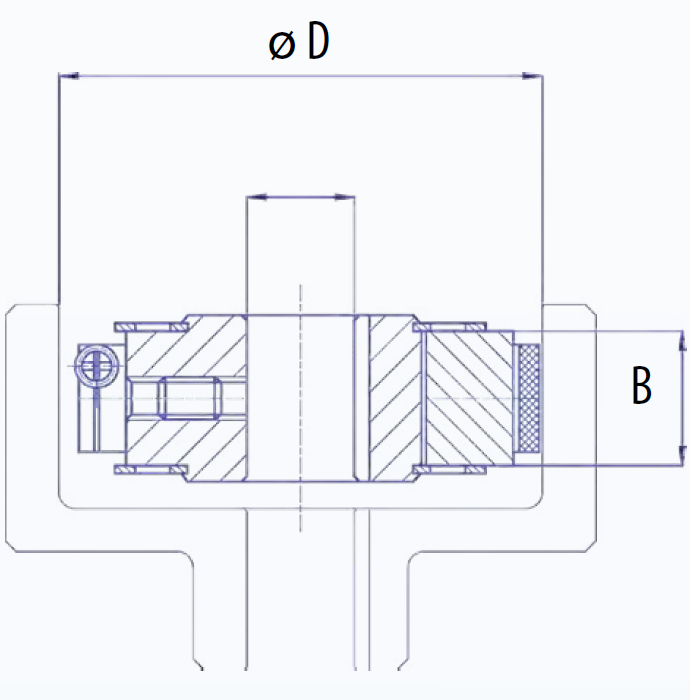

B = 플라이웨이트 너비
D = 드럼 내부 직경
M = 토크
nE = 맞물림 속도
nB = 작동 속도
