เมื่อทำการประกอบ ตัวสเตเตอร์จะต้องอยู่ตรงกลางของฮับไดรฟ์อินพุต มิฉะนั้น ฮับอาจถูตัวสเตเตอร์และทำให้เกิดความเสียหายกับคลัตช์ได้
การติดตั้งต้องมีช่องว่างระหว่าง 0.2 ถึง 0.5 มม. ขึ้นอยู่กับขนาดของคลัตช์
หากไม่ได้ใช้ฮับไดรฟ์เอาต์พุตของ SUCO คุณต้องแน่ใจว่ามีช่องว่างเพื่อรองรับหัวหมุดเหล็กเมื่อติดตั้งแผ่นเกราะ ยึดแผ่นเกราะบริเวณจุดศูนย์กลางด้วยสกรูที่ยึดสปริงกลับเข้ากับชิ้นส่วนเอาต์พุต เมื่อติดตั้งแผ่นเกราะแล้ว แผ่นดังกล่าวต้องเคลื่อนย้ายแกนตามสปริงกลับได้อย่างอิสระ
การก่อสร้างและรูปแบบการทำงาน
รูปแบบพื้นฐานของคลัตช์ไฟฟ้าที่ไม่มีแบริ่งประกอบไปด้วยตัวสเตเตอร์พร้อมขดลวดหล่อและสายเชื่อมต่อฮับไดรฟ์อินพุตและแผ่นเกราะที่ยึดสปริงกลับไว้
- ตัวสเตเตอร์
- สายเชื่อมต่อ
- ฮับไดรฟ์อินพุต
- แผ่นเกราะ
- สปริงกลับ

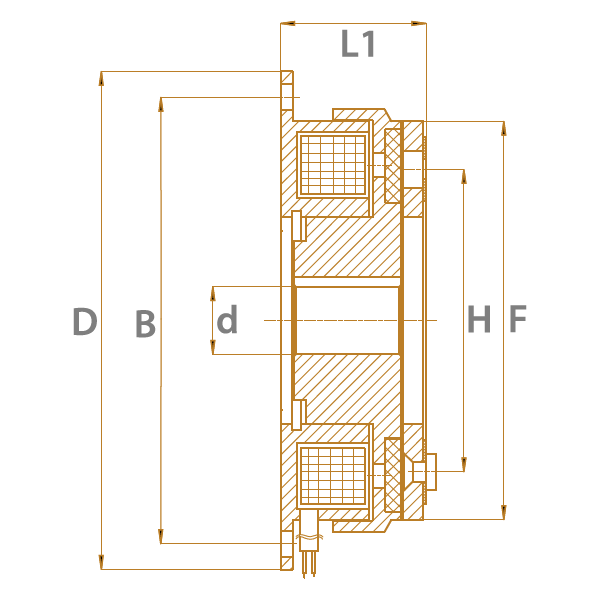

รุ่น A
คลัตช์กับฮับไดรฟ์อินพุต
รุ่นพื้นฐานที่ไม่มีฮับไดรฟ์เอาต์พุต
การเชื่อมต่อกับด้านเอาต์พุตโดยใช้สกรู

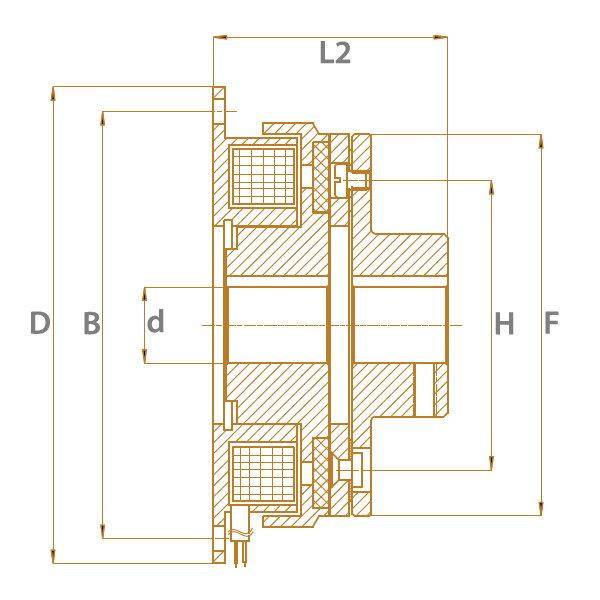

รุ่น C
คลัตช์กับฮับไดรฟ์อินพุตและเอาต์พุต
รุ่นพื้นฐานพร้อมไดรฟ์เอาต์พุตตามแกน (เพลา-เพลา)
ข้อมูลประสิทธิภาพและขนาด
| ขนาด | E02 | E03 | E04 | E05 | E06 | E07 | E08 | E09 |
| แรงบิด [Nm] สำหรับการอ้างอิง 1) | 1,0 | 4,5 | 8,0 | 20,0 | 38,0 | 80,0 | 150,0 | 280,0 |
| ความเร็วในการหมุนสูงสุด [rpm] | 10.000 | 8.000 | 6.000 | 5.000 | 4.000 | 3.000 | 3.000 | 2.000 |
| กำลัง [W] T = 20 °C | 9 | 12 | 20 | 23 | 32 | 40 | 55 | 72 |
| d สูงสุด [mm] 2) | 10 | 20 | 25 | 30 | 40 | 50 | 70 | 80 |
| D [mm] | 60 | 80 | 100 | 125 | 150 | 190 | 230 | 290 |
| L1 [mm] | 26,5 | 28,0 | 31,0 | 36,0 | 40,5 | 46,5 | 55,4 | 64,0 |
| L2 [mm] | 38,5 | 43,0 | 51,0 | 61,0 | 70,5 | 84,5 | 103,0 | 119,0 |
| B [mm] | 52 | 72 | 90 | 112 | 137 | 175 | 215 | 270 |
| F [mm] | 42 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
| H [mm] | 29 | 46 | 60 | 76 | 95 | 120 | 158 | 210 |
1) ขึ้นอยู่กับการออกแบบการติดตั้ง สภาพการใช้งาน และสภาพแวดล้อม
2) ช่องเสียบ DIN 6885/1
