Dependiendo del tamaño del embrague, al instalarlo deberá dejarse una brecha de aire de entre 0,2 y 0,5 mm entre el buje conductor y el disco de anclaje.
Si no se utiliza uno de los bujes conductores de salida de SUCO, es importante asegurarse al instalar el disco de anclaje de que existen agujeros de paso para las cabezas de remache. Los tornillos que sujetan la arandela resorte al componente de salida sirven para centrar el disco de anclaje.
Una vez instalado el disco de anclaje, este deberá tener libertad de movimiento de forma axial contra la arandela de retorno."
Estructura y modo de operación
El modelo básico de embrague electromagnético con cojinete está formado por un cuerpo del estátor con una bobina incrustada en su interior y un cable de conexión, el buje conductor de entrada con cojinete de apoyo y el disco de anclaje al que está remachada la arandela de retorno. Como contiene un cojinete, no es necesario centrar el cuerpo del estátor en el buje conductor de entrada al utilizar este modelo.
- cuerpo del estátor
- cable de conexión
- buje conductor de entrada
- disco de anclaje
- arandela de retorno

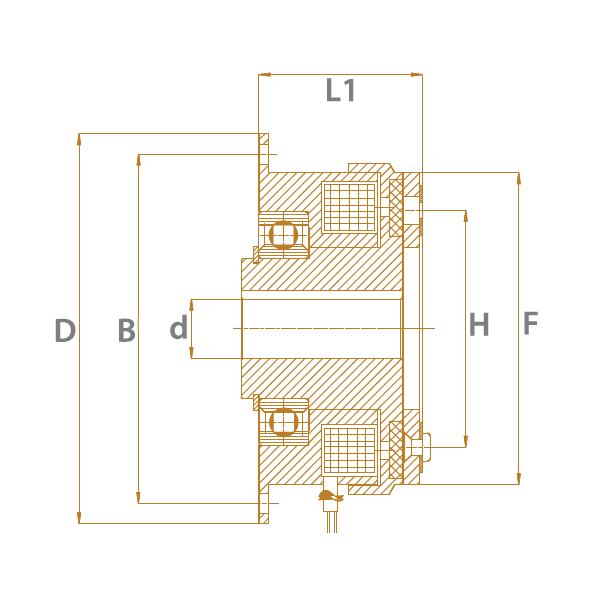

Modelo A
Embrague con buje conductor de entrada
Versión básica sin buje conductor de salida.
Conexión mediante tornillos al disco de salida.

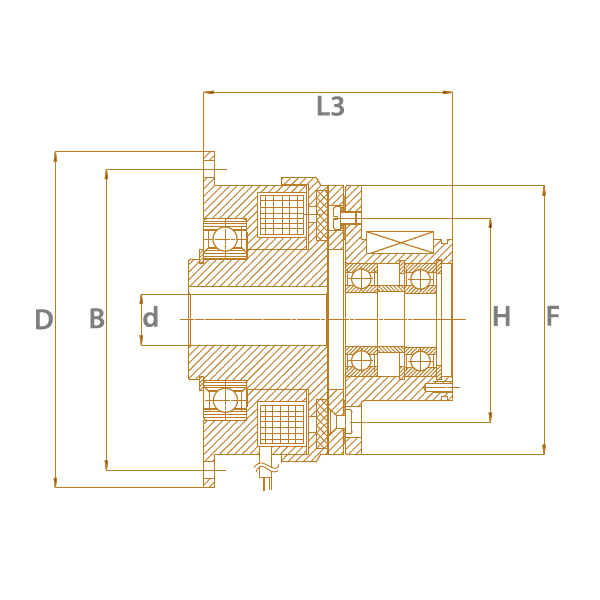

Modelo C
Embrague con buje conductor de entrada y de salida
Versión básica con conductor de salida axial (montado en un eje).
Buje conductor de salida con cojinetes.
Modelo D
Embrague con buje conductor de entrada y de salida
Versión básica con conductor de salida axial (eje-eje).
Dimensiones y datos sobre el rendimiento
| Dimensión | G03 | G04 | G05 | G06 | G07 | G08 | G09 |
| Par de torsión [Nm] Como referencia1) | 4.5 | 8.0 | 20.0 | 38.0 | 80.0 | 150.0 | 280.0 |
| Velocidad máxima de rotación [rpm] | 8.000 | 6.000 | 5.000 | 4.000 | 3.000 | 3.000 | 2.000 |
| Potencia [W] T = 20° C | 12 | 20 | 23 | 32 | 40 | 55 | 72 |
| d máx. [mm]2) | 20 | 25 | 30 | 40 | 50 | 70 | 80 |
| D [mm] | 80 | 100 | 125 | 150 | 190 | 230 | 290 |
| L1 [mm] | 41.0 | 45.0 | 52.0 | 56.5 | 67.0 | 75.4 | 90.0 |
| L2 [mm] | 68.0 | 72.5 | 92.0 | 102.5 | 112.0 | 130.5 | 153.0 |
| L3 [mm] | 56.0 | 65.0 | 77.0 | 86.5 | 105.0 | 123.4 | 145.0 |
| B [mm] | 72 | 90 | 112 | 137 | 175 | 215 | 270 |
| F [mm] | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
| H [mm] | 46 | 60 | 76 | 95 | 120 | 158 | 210 |
1) Dependiendo del diseño de la instalación y de las condiciones ambientales y de funcionamiento
2) Ranura hasta DIN 6885/1
